产品特点:
采用高性能处理器,运行速度更快,系统更稳定 ;
8路av音视频信号输入;8路av音视频信号输出;
视频信号输入输出采用bnc接口,音频输入输出采用rca非平衡接口;

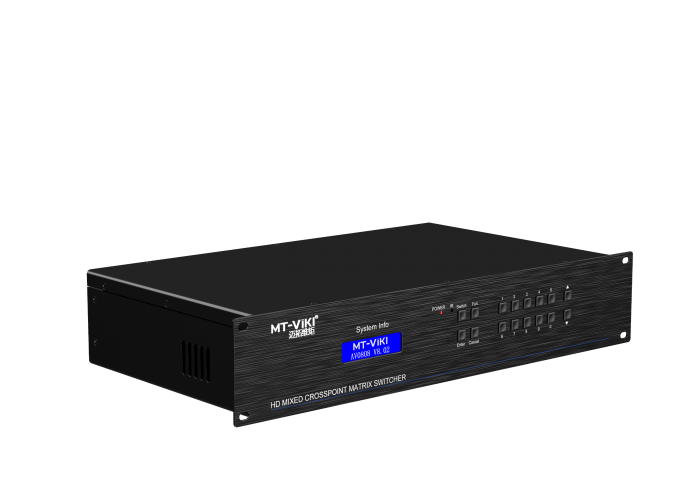

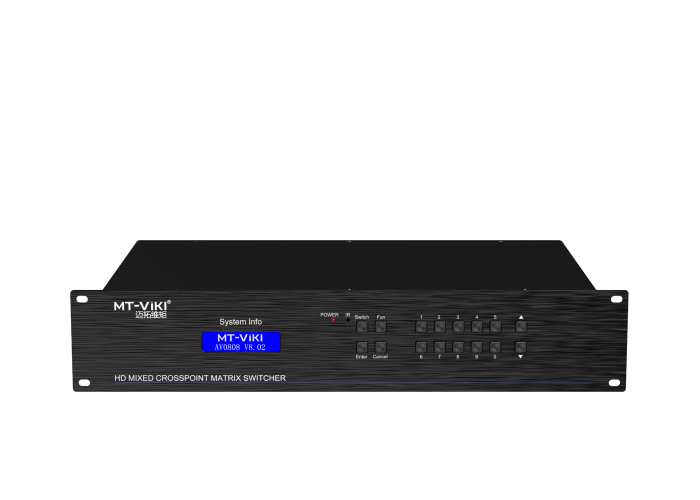

采用3d全新蓝色矩阵式显示屏,全铝合金拉丝面板;
主机显示屏采用中英文高分辨率显示屏,支持开机logo烧录定制;
内置轮循切换功能,能任意设定间隔时间和轮询通道;
内置9组场景存储功能,能直接在面板操作;
支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;
支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载;
全贴片smd工艺,特有esd静电保护功能;
支持按键,红外遥控,rs232串口等多种控制方式,可选配局域网、app控制;
特有tcp/ip网络控制管理功能,通过以太网控制矩阵(选配功能);
本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能;
具备rs232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(其他所有控制系统)配合使用;
全球通用宽电压设计,可适应交流100~240v,50/60hz;
迈拓维矩矩阵系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合;
产品参数:
名称 | 8进8出av音视频矩阵 |
型号 | mt-av0808 |
av视频 | |
接口带宽 | 350 mhz (-3db) |
增益 | 0 db |
音频交叉开关 | |
增益 | 非平衡0db |
频率响应 | 20hz-20khz,±0.05db |
信躁比 | >90db |
通道隔离 | >80db & 1khz |
av视频输入、输出 | |
接口 | bnc插座(母座) |
最小/最大电平 | 0.5~2vp-p |
阻抗 | 75 ω |
av音频输入、输出 | |
接口 | rca接口(莲花座) |
阻抗 | >10 kω |
设备高度 | 2u |
切换速度 | 200 ns(最长时间) |
串行控制接口 | rs-232 in:db9母头,rs232 out:db9公头 |
波特率与协议 | 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位 |
串行控制口结构 | rs232 in:2 = tx, 3 = rx, 5 = gnd /rs232 out: 2 = rx, 3 = tx, 5 = gnd |
切换方式 | (按键、rs2软件、遥控)标配控制 (局域网、手机、ipad内置app)选配控制 |
功耗 | 9w |
尺寸(mm) | 48*24*9cm |
重量 | 4kg |
电源 | ac 100v ~ 240v, 50/60 hz, 国际自适应电源 |
温度 | 储存、使用温度: -20°~ 70°c |
湿度 | 储存、使用湿度:10% ~ 90% |
平均故障间隔时间 | 160000 小时 |
质保 | 1年免费保修,终生维护 |
