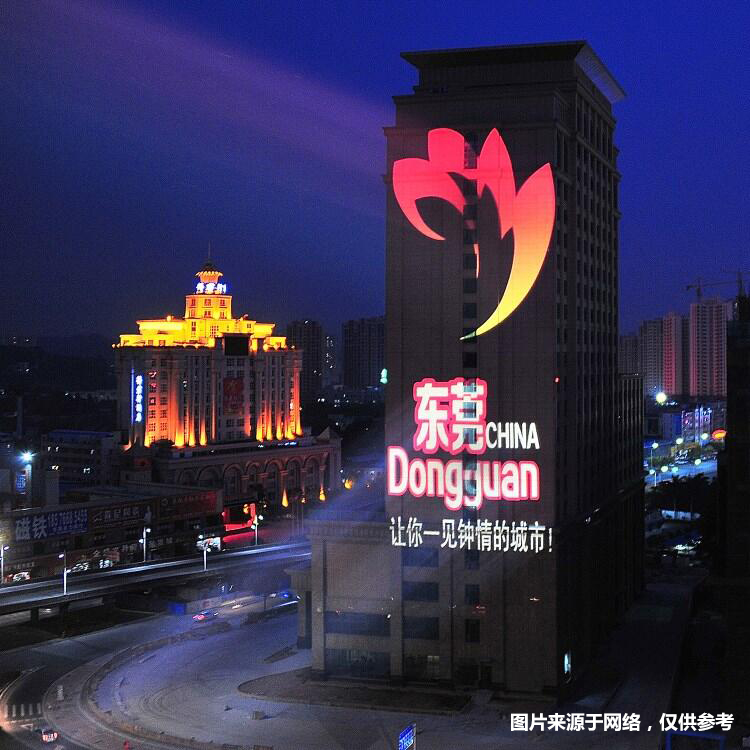

一、背景介绍


      某市公路上越来越多广告投屏的出现,为了充分展现一座文化名城的魅力,一幅城市公共文化服务体系建设的精美画卷,绽放文化的活力随之徐徐展开。

      本方案主要用于某公路十字路口段的户外广告投屏,通过采用了迈拓维矩的hdmi光端机和无缝带拼接混合矩阵切换器,展现了某市的文化魅力。

二、客户状况

1、输出:8个投影仪;

2、输入:1台pc主机、2台机顶盒。

三、客户需求

1、通过2个机顶盒或者pc主机的流动高清视频,输出信号至处于13公里远的红绿灯路口那里户外广告牌处的投影仪处,使传输过去的流动高清视频投屏于户外广告牌上;

2、一对一信号传输,实现同时每个大屏显示不同广告内容;

3、保证远距离传输信号低损耗,输出信号稳定、清晰、不黑屏;

4、实现同时每个投影仪投射影相无缝拼接;

5、长时间运行,稳定无故障。

四、使用产品

品牌:迈拓维矩(mt-viki)

产品类别及型号:

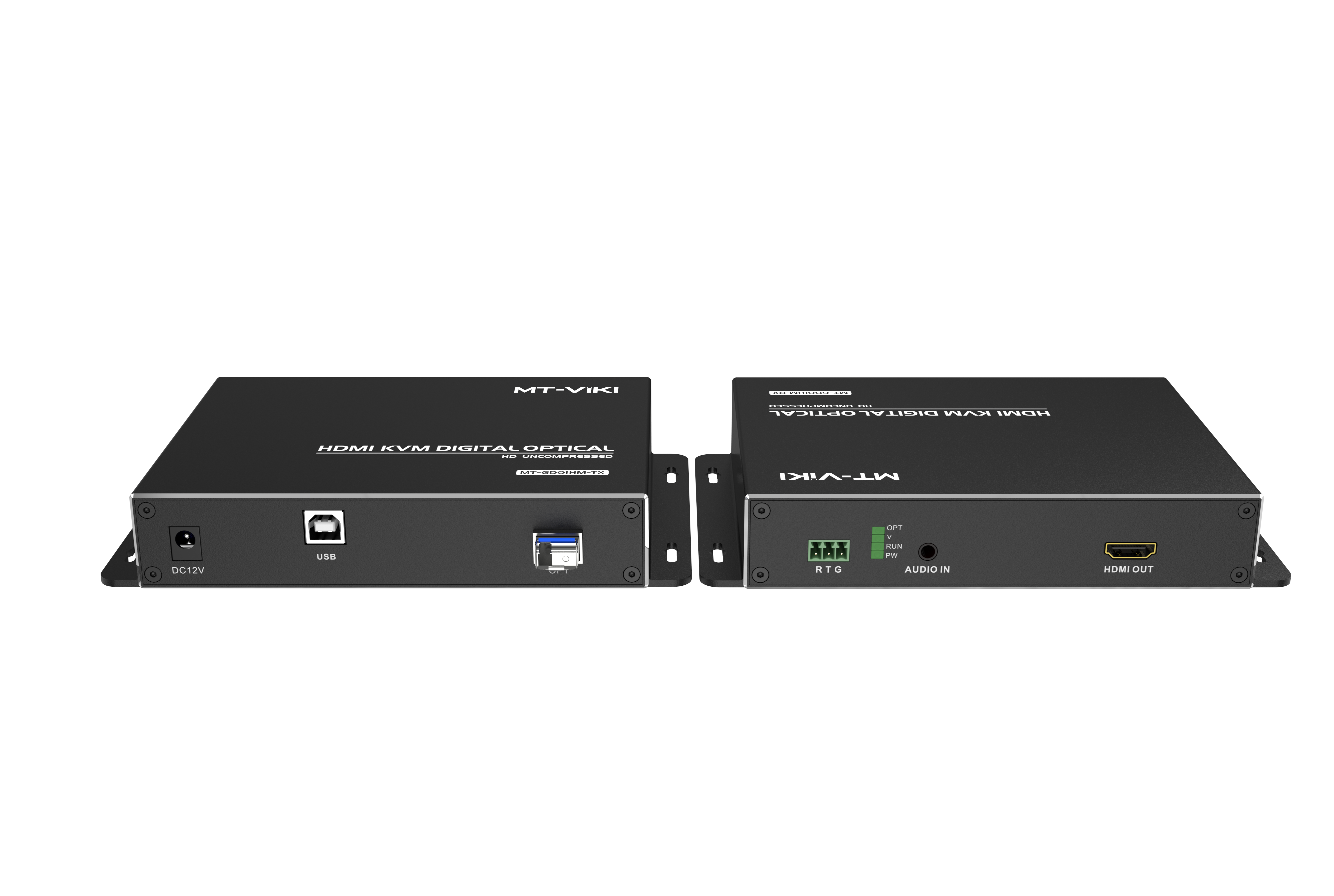

1、产品类别:hdmi光端机

      产品型号:mt-gd01hm


产品描述:采用先进的非压缩数字高清视频和高速数字光纤传输技术,可以轻松地将计算机主机、高清视频信号源、高清dvd/dvr等设备输出的各种分辨率的hdmi高清信号长距离传输到远端,抗干扰能力极强,保证信号的完整性,稳定性。

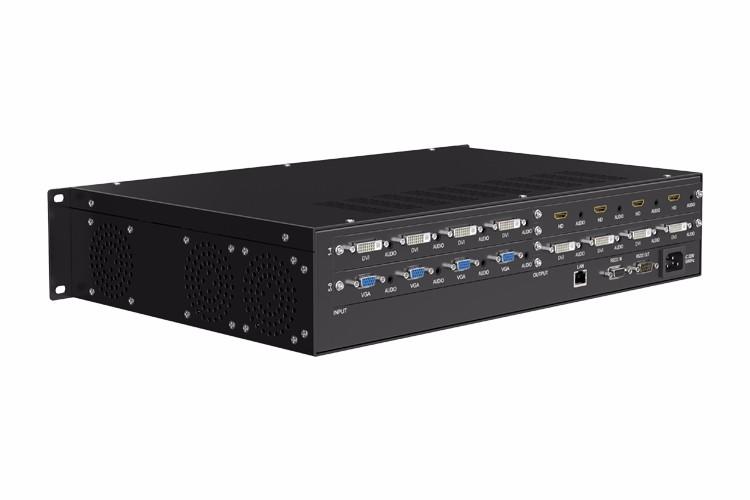

2、产品类别:无缝带拼接混合矩阵切换器

      产品型号:mt-hc0808-ewf


产品描述:独立音频分离、高清拼接功能、字幕叠加功能、图像调整功能。支持拼接一体显示、任意组合显示、单屏显示。支持iphone、ipad、安卓平板及手机无线控制。iphone、ipad软件通过苹果公司审核,可以app store下载,不需要越狱。多台电脑可通过ip远程控制矩阵切换器。无缝瞬间切换,不黑屏,不闪屏,无延时。采用每张卡4个通道的设计扩展方便,维护编辑,主机可以同时兼容不同的信号。av、vga、ypbpr、dvi、hdmi等,输入输出板卡,互不干扰,同时传输。具备断电记忆功能带有断电现场保护,来电自动恢复关机前的状态。具备图像调整功能,每路输入视频都可独立可叠加字幕,每路输出音频可独立调节音量,提供串口协议,支持电脑、中控等第三方设备对它进行音量控制,音量大小可在电视、投影等 显示设备上进行数字提示。现场自动读写edid功能,自动检测输入、输出分辨率。独立音频分离功能,所有板卡支持3.5mm音频独立输出。支持rs-232、红外、网口(选配)、app控制信号切换功能。

五、方案实现

1、实现20~80公里的远距离传输;

2、光端机、无缝带拼接混合矩阵切换器均带有高清hdmi接口;

3、光端机在传输过程中,信号无压缩、无延时、无黑屏;

4、无缝带拼接混合矩阵切换器轻松实现无缝拼接切换;

5、长时间运行,稳定工作。

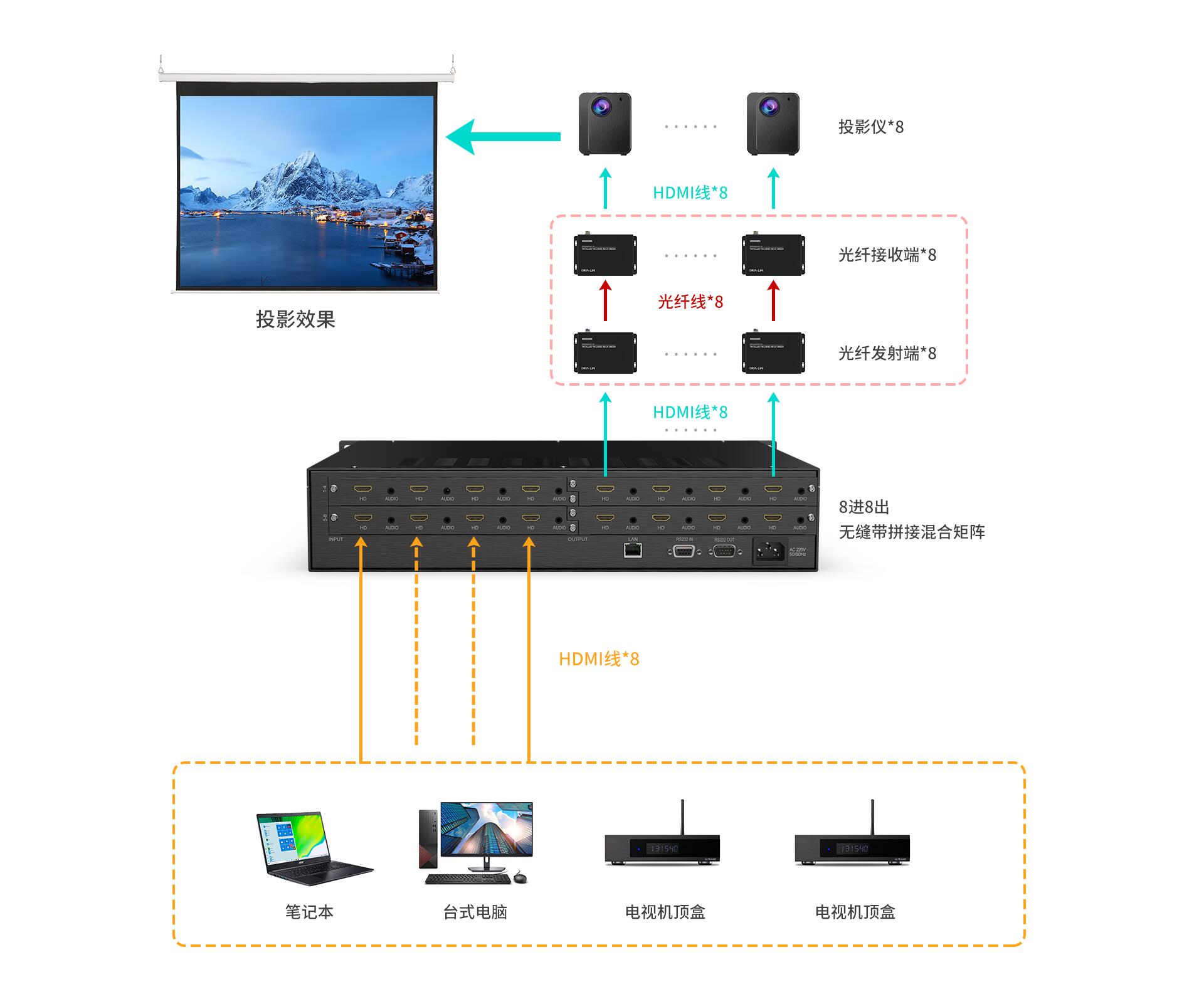

六、连接架构说明
