    一、场景概述

    中国经济的快速发展以及庞大的人口基数催生出众多大型城市,随着城市越来越拥挤,私家车越来越多,地面的公交车线路即使不长都经常堵车,尤其在上下班高峰时间地铁快速,班次多,成为了许多人士上下班的首选。完善的地铁网络是解决大型城市交通的最佳选择。

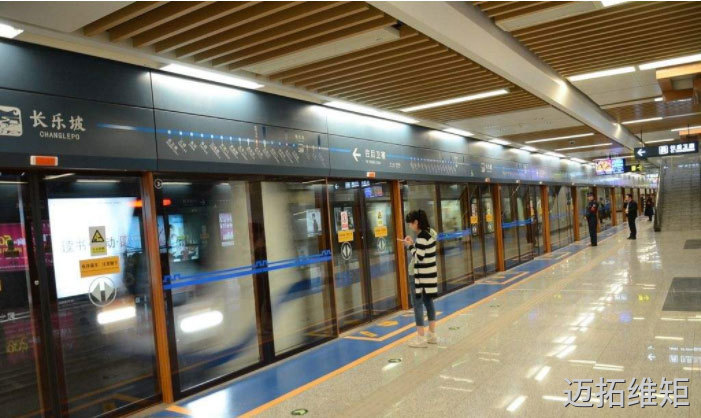

    地铁图片

    由此造就出传播能力日渐强大的地铁广告媒体。地铁广告多媒体将成为企业传达品牌及产品信息的有效媒介渠道,而且影响力越会越来高。

    二、需求分析

    现在在的地铁多媒体多采用led屏,或者lcd屏。led大屏色彩绚丽、画面细腻、场面宏大、动态视听效果强悍;lcd电视环境封闭、可视时间长,则更适合“寓意于境”式的新媒体剧或娱乐访谈节目植入式广告。

    如何将广告信息更加有效的展示给乘客们,需要一个优质,完善,高效的信息发布系统。

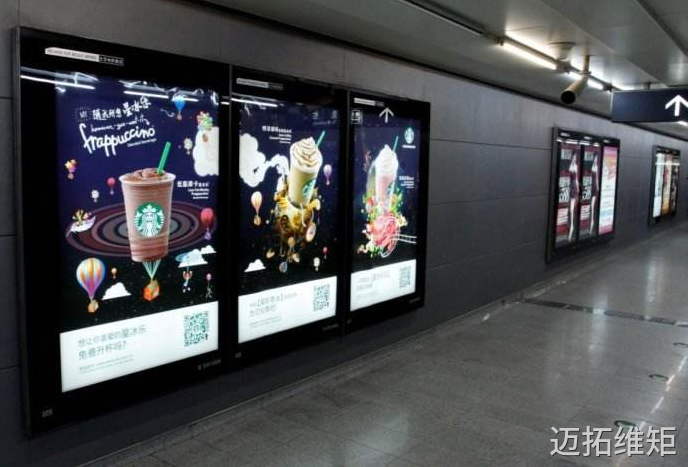

    地铁方案

    三、方案实现目标

    建立一个现代化广告多媒体发布系统。要求视频效果必须要好,便于维护,要具有很大的扩展空间,与其他设备配合使用,便于以后系统更新。本方案就是选用lcd屏作为多媒体介质,进行多媒体视频传输方案,进行hdmi信号的传输,达到1080p高清视频,让广告更加缤纷多彩,生动,吸引乘客关注。

    在发生紧急突发事件时,可以播放紧急疏散警报,让人群快速撤离地铁。

    四、产品选型

    1)mt-ed06多路hdmi延长器(一套,配合多个接收器)

    本产品由一个发送器和对应的多个接收器组成,产品规格有从一路hdmi视频输入多路hdmi输出,加一个接收器延长100米。

    本产品可以广泛应用于计算机领域和监控领域、大屏幕广告、教育、银行证劵系统、火车车厢、地铁、飞机场等

    产品特性

    单网线延长100米

    兼容hdcp协议,支持hdmi1.4标准

    采用10g高带宽无损数字传输,无延时抗干扰能力强

    该产品传输hdmi信号效果清晰,可以无损耗的进行级联,大大减轻了布线难度,方便方案的进行,为一个很好的选择。

    2)播放多媒体广告的电脑主机一台,需稳定可靠,需要安装带hdmi接口的独立显卡。

    3)壁挂液晶电视:

    ①需带hdmi输入,支持1080p高清,带声音输出。

    ②选择知名品牌。

    ③根据实际情况选择尺寸大小。

    4)优质纯铜网线若干,数量根据实际情况采购,选择质量好的超五类品牌网线,如tcl,讯道等。

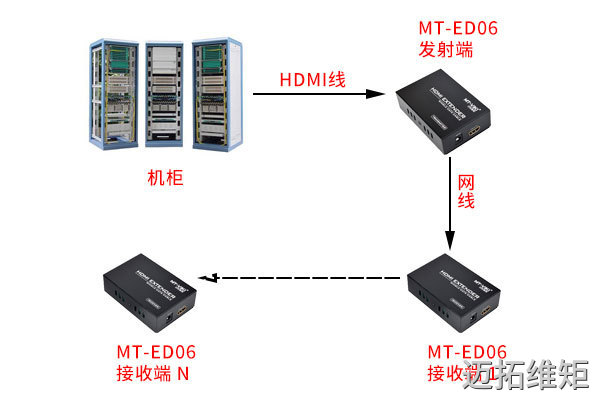

  五、方案连接示意图:

    hdmi延长器地铁连接图示

    六、方案实施:

    1)根据实际信息分布点情况将网线布好。网线从第一套hdmi延长器发送器位置布线到第一套延长器接收器的位置,从第一套延长器接收器位置,布线到第二个接收器位置,如此类推,直到最后一个接收器,在每个点预留多几米网线。布线注意避开强电。如果环境较为恶劣可以使用屏蔽网线,使用屏蔽水晶头,并将屏蔽层做好接地。

    2)将网线按照568b压线顺序压接好,并用测试仪测试,保证网线八根芯全通,接触良好。

    3)按照连接示意图,将hdmi延长器与电脑主机,电视机等连接好。

    4)连接好后,可以开启主机,设备通电,进行调试。电视机注意选中相对应的hdmi输入端口。

    本方案采用目前流行的hdmi信号传输,分辨率达1080p,可以直接输出声音,可以满足高标准的视频要求,显示图像清晰,比以往的vga信号传输,效果更佳。
